Satellite BR100SII :

Satellite 100 lignes supplémentaire. Il permet d'avoir un déport de plus sur le système MAF100 d'origine et ainsi d'avoir en un autre point géographique la répétition des 100 lignes gérées par le pupitre. On peut connecter sur un pupitre MAF100 jusqu'à trois BR100. Chaque BR100 est équipé d'une embase pour multipaire d'entrée et une autre de ressortie (pour un éventuel BR100 en cascade).

Référence : BR100SII

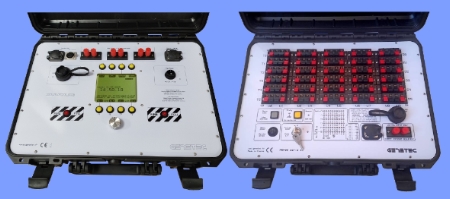

Pupitre PUPMAF100 :

C'est le pupitre de commande standard du système de tir MAF100SII. Il est possible de se le procurer au détail sans avoir tous les éléments externes (chargeur, câble, BR100...).

Référence : PUPMAF100SII

CABLES MULTIPOLAIRES :

Câbles multipolaires de liaison entre le pupitre MAF100 et le(s) satellite(s) BR100, ou encore entre plusieurs BR100. Composé d'un câble autoextinguible de qualité à 20 conducteurs souples d'une section de 0.25mm2 chacun et d'une résistance de 15 ohms au 100m aller-retour, d'une fiche cylindrique mâle et d'une fiche cylindrique femelle. Il n'est pas possible de brancher un câble directement sur un autre câble, sauf en passant par un BDRMAF ou un B3SMAF. Diamètre du câble 9mm. Poids d'un câble 50m : 5,5kg. Existe en plusieurs longueurs : 2, 25, 50 et 100m (tolérence sur les longueurs +/-3%).

Références : CAB002 (2m), CAB025 (25m), CAB050 (50m), CAB100 (100m)

BDRMAF :

Bloc de raccordement câble sur câble. Permet de connecter entre-eux deux câbles multipolaires afin de réaliser une rallonge.

Référence : BDRMAF

B3SMAF :

Bloc de distribution 1 entrée vers 3 sorties pour câble multipolaire. Permet de répartir en "étoile" jusqu'à trois câbles. Il peut aussi éventuellement permettre de réaliser une rallonge en ne connectant qu'une seule des trois sorties (comme le BDRMAF).

Référence : B3SMAF

PUPSOS :

Micro-pupitre de secours pour MAF100. Permet de remplacer provisoirement un pupitre MAF100. Très simplifié : il ne dispose pas d'alimentation interne, pas d'affichage, pas de système de mesure, mais il regroupe les fonctions essentielles d'un pupitre MAF100 à savoir deux rotacteurs de sélection dizaines/unités, deux boutons de mise à feu, une led verte de contrôle de continuité de ligne, une embase femelle de sortie (pour le câble multipolaire) et deux embases femelles "bananes" pour son alimentation obligatoirement externe (jusqu'à 75V).

Référence : PUPSOS

Consulter le mode d'emploi
