MAF60 serie II : 60 lignes avec avance pas à pas automatique.



Cliquez sur l'image pour agrandir

Imaginez : une télécommande filaire, un ou plusieurs satellites 60 lignes et votre bifilaire classique entre chacun de ces éléments pour commander tout ça... plus besoin de câble numérique excessivement cher !

La configuration de base est composée d'une télécommande filaire et d'un satellite ayant 60 sorties. Avec 3 satellites, une seule télécommande peut piloter jusqu'à 180 sorties différentes. Possibilité de régler chaque satellite sur la soixantaine de travail désirée (pour qu'il réagisse par exemple : de 00 à 59, ou de 60 à 119, ou de 120 à 179), ou encore de composer sur les satellites vos propres soixantaines par adressage personnalisé des sorties (cette fonction de renumérotation est particulièrement intéressante si vous disposez de plusieurs satellites. Exemple : 00, 60, 01, 02, 61, 62, 120, 121, 03...).

Le satellite fonctionne sur batterie 12V rechargeable et délivre des impulsions de tir de 70V.

La télécommande est à relier au satellite par du classique fil bifilaire donc pas besoin de prévoir de câble numérique ou multipaire ! Cette distance peut aller jusqu'à 5 kilomètres. Le satellite est équipé de soixante voyants lumineux de contrôle de résistance de ligne (chacun d'eux reste éteint si la ligne correspondante est trop chargée ou coupée), d'une clef pour passer en mode tir, d'un voyant de contrôle de bonne connexion avec la console de commande.

La télécommande filaire est simple et bien équipée : un affichage lumineux de la voie sélectionnée, d'une incrémentation automatique pas à pas après chaque tir, de 2 boutons (avancer ou reculer) pour une sélection manuelle de la ligne, de 2 boutons de tir, d'une connexion sur laquelle vous branchez facilement votre bifilaire de commande qui sera relié à tous les satellites MAF60 serie II.

Le kit MAF60 serie II est composé d'une télécommande, d'un satellite 60 lignes, d'un câble USB, d'un chargeur de batterie.

Possibilité de compléter la configuration de base avec des satellites MAF60 serie II supplémentaires vendus au détail (référence SATMAF60SII).

Prix : 1650 € ht le kit MAF60 serie II complet (télécommande + satellite + cordon USB + chargeur de batterie). Au détail le satellite 60 lignes supplémentaire seul* : 1380€ ht.

*sans cordon ni chargeur (car déjà présents dans les kits, possibilité de les rajouter au détail)


  • Caractéristiques principales :


  • Type : Système de tir pour la pyrotechnie
  • 60 à 180 lignes différentes (avec 1, 2 ou 3 satellites)
  • Télécommande capable de piloter simultanément jusqu'à 5 satellites
  • 10 soixantaine de travail réglables sur les satellites
  • 1 soixantaine supplémentaire totalement adressable
  • Tension de tir : 70V (impulsions de 30ms) par survolteur intégré avec régulation automatique du courant
  • Leds de test des résistances lignes (indique Valide jusqu'à 70 ohms)
  • Sélection des lignes par boutons poussoirs
  • Incrémentation pas à pas automatique après chaque tir
  • Mise à feu sécurisée par appui simultané sur 2 boutons poussoir
  • Clef de sécurité pour activer le mode tir
  • Voyant lumineux rouge clignotant de mode tir
  • Voyant de contrôle de la liaison numérique
  • Alimentation satellite par batterie intégrée 12V 3.2Ah, chargeur fourni
  • Liaison fil standard entre télécommande et satellite(s) jusqu'à 5 km
  • Communication numérique codée par fil
  • Connectique USB pour les éventuelles mises à jour à télécharger
  • Dimensions (mm) : 464x360x176 (satellite) et 160x89x25 (télécommande)
  • Satellite en valise IP65
  • Poids : 6.2 kg (satellite) et 225 g (télécommande)

  • Mises à jour informatiques gratuites (dans la limite de compatibilté technique du matériel hardware)

    Garantie pièces et main d'oeuvre

    Fabriqué en France


Télécharger la documentation (Fr)


Télecharger le mode d'emploi (Fr)

Download user's manual (English)



Principe avec plusieurs satellites

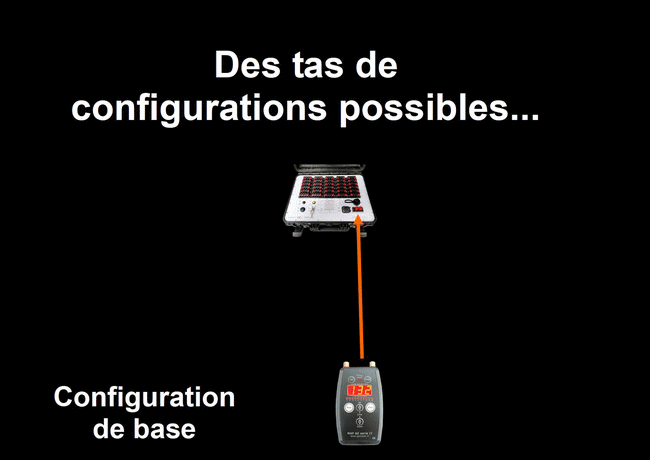

Exemples de configurations :

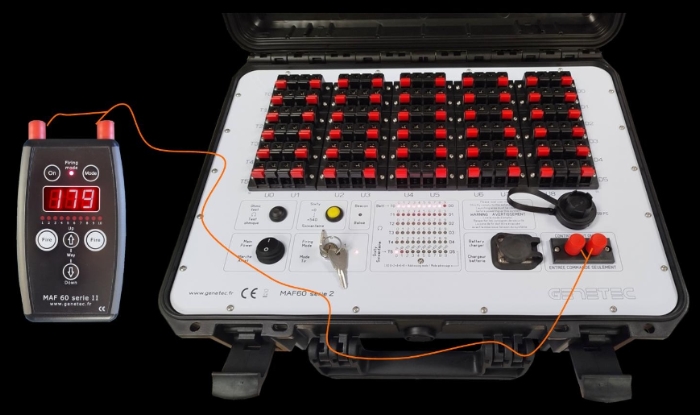

1/ Configuration de base : Une télécommande envoie ses ordres à un seul satellite de 60 lignes (c'est le matériel que l'on retrouve sous la référence KITMAF60SII). La distance par fil télécommande/satellite peut aller jusqu'à 5 km.

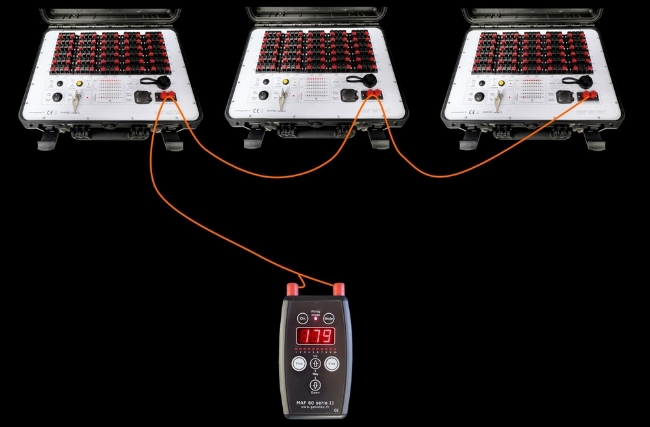

2/ Configuration avec 3 satellites : Une télécommande envoie ses ordres à trois satellites de 60 lignes chacun.

Dans ce cas les satellites peuvent être paramétrés de plusieurs façons : Sur la même soixantaine (pour avoir un fonctionnement simultané des lignes 00 à 59). Ou bien il est possible d'en régler deux sur la même soixantaine (par exemple 00 à 59) et le troisième sur la soixantaine suivante (par exemple 60 à 119). Ou bien il est possible de régler les trois satellites sur des soixantaines différentes (le premier satellite de 00 à 59, le deuxième de 60 à 119 et le troisième de 120 à 179) pour avoir ainsi 180 lignes différentes. Il est possible de mettre jusqu'à cinq satellites sur une seule télécommande.

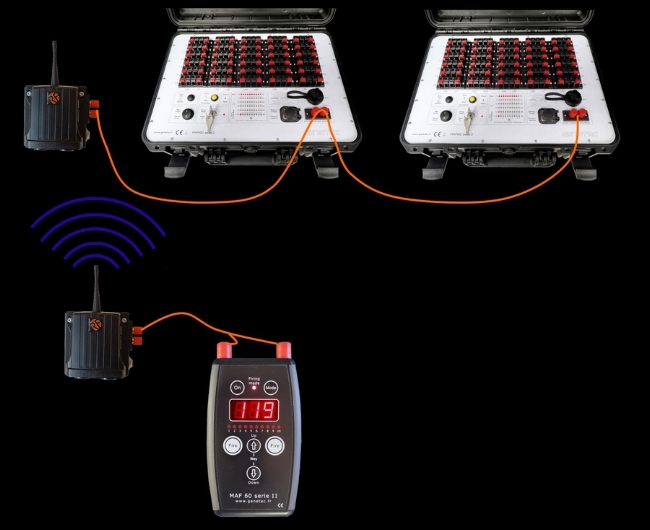

3/ Configuration avec 2 satellites liaison radio : Une télécommande envoie ses ordres à deux satellites de 60 lignes chacun par liaison radio (avec les modules UHF OxyRadio).



Accessoires pour MAF60 serie II




Mini-satellites secondaires 20 lignes SAT2SAT pour satellite MAF60 serie II :

Ensemble de 2 mini sous-satellites 20 lignes à brancher sur votre satellite principal MAF60 et ainsi diviser un satellite de 60 lignes en 3 points en déportant 40 de ses lignes. Chaque SAT2SAT est équipé d'un câble de 25m offrant ainsi une façade totale de 50m. Permet des économies de bifilaire et de temps.

Vendu sous forme de kit complet à installer* comprenant : 2 mini-satellites 20 lignes secondaires SAT2SAT (avec câble et connectique), 1 ensemble d'adaptation à intégrer dans le satellite MAF60 standard, mallette de rangement.

Afin de déporter un mini-satellitte SAT2SAT encore plus loin, une rallonge de 25m est disponible sous la référence RAL025SAT2SAT. Il est possible de mettre plusieurs rallonges à la suite pour les longueurs plus importantes.


 Télécharger le mode d'emploi (Fr)

 Télécharger la notice d'installation du kit (Fr)

 Download manual (English)

 Download installation kit procedure (English)


* lors de l'achat d'un satellite MAF60 neuf, ou à l'occasion d'une révision, nous pouvons nous charger de l'adaptation. Non compatible avec les anciens satellites encore à relais ( -> 2011, platine inox). Pour les anciens satellites ( -> 2011, platine inox) mais upgradés électroniquement, l'installation est possible, mais nécessite un retour du satellite en atelier.


Référence : SAT2SAT





plus de photos cliquez ici

Satellite supplémentaire seul* pour MAF60 serie II :

Identique au satellite fourni dans le kitMAF60SII (ou OXYDIUM), ce satellite permet d'ajouter 60 lignes supplémentaires (simultanées ou différées selon votre réglage de la soixantaine) au système d'origine.

Référence : SATMAF60SII

*livré sans cordon ni chargeur (car déjà présents dans les kits, possibilité de les rajouter au détail)






Console numérique programmable OXYDIUM :

Disponible au détail, la console programmable OXYDIUM vous permet de piloter vos satellites MAF60 serie II très efficacement par fil ou par HF . Pour plus d'informations cliquer

Référence : OXYDIUM



Pack radio bidirectionnel OxyRadio :

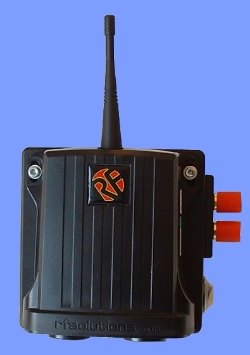

Et si la liaison filaire n'est vraiment pas possible ?... le nouveau kit radioHF bidirectionnel Oxyradio est disponible, il est destiné à remplacer les anciennes TelecoMaf60. Grâce sa fonction bidirectionnelle, il est possible de vérifier directement depuis le module de commande (et si Oxydium comme par liaison filaire aussi sur son écran LCD) les modules installés coté satellites.

Cette version 2020 est désormais aussi compatible avec la MAF60. Fréquence dans la bande ISM 869Mhz, puissance 20dbm, portée jusqu'à 1km*, il vient se substituer directement à la liaison filaire.

Ce kit HF est composé de deux modules radio : un module maître à relier à la télécommande filaire MAF60SII et d'un module esclave à relier au satellite MAF60SII. Un esclave peut piloter simultanément plusieurs satellites (en les reliant entre-eux par du bifilaire), ou bien, selon la nécessité, il est aussi possible de mettre un esclave par satellite. Les modules sont reconfigurables (transformation d'un maître en esclave et inversement) selon les besoins de vos configurations. 10 leds RGB pour visualiser : le niveau réception du signal HF sur les esclaves, contrôle de la présence des esclaves à partir du maître, le niveau de batterie. Fonctionne sur batterie  lithium-ion rechargeable intégrée (utilise un chargeur sortie USB standard). Utilisable sans licence. Conforme RTTE EN300-220.

Gamme ISM 869Mhz, Puissance d'émission 20dbm (100mW). Portée 1km*. Sensibilité réception -116dbm. Dimensions : Hauteur 210mm (avec l'antenne) x 147mm. Poids 0.56kg. Destiné à être installé sur un mât (diamètre de 20 à 50mm), système fixation rapide. Le kit est livré dans une mallette de rangement pouvant recevoir jusqu'à trois modules.


Télécharger le mode d'emploi (Fr)

Download manual (English)

Téléchargement Oxyradio_Software&driver

Références :

- OXYRADIOkit (composé de 2 modules radio, cordon USB & chargeur, une valise de rangement)

- OXYRADIOmod (un module seul supplémentaire, livré sans cordon ni chargeur car déjà présents dans les kits, possibilité de les rajouter au détail)

- OXYRADIOmax430 (valise de rangement 464x360x176 seule, avec mousse 3 emplacements).


*caractéristiques données par le fabricant du module d'émission, en champ libre. Variable selon l'environnement et le placement des antennes. Non compatible avec l'ancien système radio Telecomaf60.





                 OxyradioKit avec 1 module Oxyradio supplémentaire






Télécommande filaire MAF60 serie II supplémentaire :

Identique à la télécommande fournie dans le kitMAF60SII.

Référence : PUPMAF60SII







Opération de RETROFIT des satellites MAF60 serie II :

Destinée aux satellites MAF60 serie II sortis de 2007 à 2011 (reconnaissables à la platine en inox), cette opération permet de "remettre à neuf" votre satellite en remplaçant l'intégralité de l'ancienne électronique (à relais) par l'électronique actuelle (entièrement transistorisée, avec survolteur, USB...) équipant les nouvelles versions. Pour cela nous retourner le satellite, nous le démontons, remplaçons toute l'électronique et réalisons à cette occasion une révision.

Télécharger la documentation de Upgrade Satellite MAF60 SII (Fr)

Référence : UPGRADEMAF60S





Pile 72 volts :

Pour ancienne version de satellites MAF60 serie II non équipés de survolteur.

Pile 72V alcaline non rechageable 3Ah. Elle est constituée de 48 piles alcalines AA. Prévue pour l'alimentation électrique externe des MAF20, MAF24, 30, 40, 60, 100, des séquenceurs SéquenCiel... Equipée de fiches "bananes" mâles 4mm de sécurité. Dimensions 115 x 85 x 50 mm, poids 1.2kg.

Réference : PIL72





Temoin de test de sortie :

Permet de contrôler très simplement les sorties de votre système de tir. Compatible avec les systèmes délivrant une tension voisine de 70V (MAF50, MAF60SII avec Booster, MAF100SII, Pyromatic V30, Centauri...). Se branche directement sur le bornier de sortie de la ligne à tester. Prévu pour un fonctionnement impulsionnel uniquement. Résistance lampe 130 ohms environ.

Vendu par lot de 10.



Réference : VISULAMP





Chargeur de batterie (supplémentaire) :

Ce chargeur automatique permet de recharger les batteries des MAF60, MAF100, des Pyromatic version 30, des SéquenCiel, des anciennes tables Centauri et MAFC20... Il s'arrête automatiquement en fin de charge. Témoin led de contrôle de la recharge. S'alimente à partir du secteur 220-240V50Hz. Equipé d'une fiche XLR femelle compatible pour nos systèmes.

Référence : CHARG12XLR





Coffret de protection pour télécommande filaire :

Coffret IP67 de protection de télécommande filaire pour MAF60 serie II

 Télécharger la documentation (Fr)

Référence : COFPUPMAF60







Cordon de mise à jour port USB/RJ (pour anciennes versions de MAF60sII) :

Pour anciennes versions de MAF60 serie II et accssoires non encore équipés de la connectique USB. Ce cordon permet de connecter directement votre appareil MAF60 ayant une fiche de type RJ sur le port USB de votre PC afin de réaliser les mises à jour, les adressages des satellites...

Référence : USBRJCORD
